eFlashBRIGHT は、発光素子に「LED」を用いた演出照明システムです。
専用の「eFBライト」を数珠つなぎに配置し、専用のコントローラによって制御します。
各ライトからの光は、直接光、透過光、反射光として利用され、全体として「流れるような色の変化」「大胆なリズム感や華やかさ」などが演出できます。
eFlashBRIGHT を格子状に配置し、ＬＥＤフルカラービジョンとして構成することも可能です。
eFlashBRIGHT は自社工場で生産する国産製品です。
カタログをPDFでご確認いただけます。
PDFファイルをご覧いただくにはAdobe Readerが必要です。Adobe Readerがインストールされていない
場合は、左のアイコンをクリックして、ダウンロードした後インストールしてください。
Basic Style
eFB-Studioで作成した演出パターンや短時間動画の再生も可能な構成です。
| ■自由に配置 | 最大2048ライトの接続が可能です。（512ｍ相当） |
|---|---|
| ■細かな演出 | ライト(ピクセル)単位でフルカラー1,670万色の演出が可能です。 発光パターンはパソコン上のeFB-Studioで作成します。動画(短時間)の取込みも可能です。 |
| ■自在な電源 | 制御、電源ボックスは１００Ｖ／２００Ｖどちらにも対応します。 |

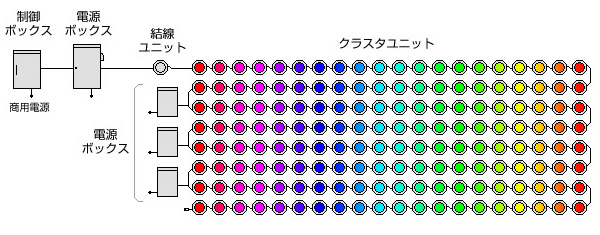

システム構成図
レイアウト事例
ガラス壁面間接照明
| 【仕様】 | ガラス壁面内で間接照明 （サッシ裏にeFBライトを縦に配置し壁面に照射） |
|---|---|
| eフラッシュ | 315ライト |
| ライトピッチ | 200mm （1F:18ライト×9列、ヨコ16m×高さ4.3m） （2F:17ライト×9列、ヨコ16m×高さ3.5m） |
| 制御系統 | 2系統 |
| 電源 | 電源ボックス(P108)1台、(PS40)7台×2 |
| 質量 | 約310kg |
室内天井演出
| 円形部 | 1カ所内外周φ7.6m |
|---|---|
| 直線部 | 4カ所 10.8m対 |
| eフラッシュ | 片面382ライト(円形部134ライト) ライトピッチ：約350mm |
| 制御系統 | 6系統(円形部2系統) |
| 電源 | 電源ボックス(P008)1台、(PS40)8台 |
室内間接照明
| 【仕様】 | 教会内ガラス張り （バージンロードを両サイドから間接照明） |
|---|---|
| 床ガラス | 強化ガラス2層、間にホワイト拡散シート挟み込み |
| サイズ | 7200mm×1200mm |
| eフラッシュ | 72ライト（1ライン36ライト） |
| 制御系統 | 2系統 |
| 電源 | 電源ボックス(P108)1台 |
チャンネル文字
| 【仕様】 | NSTのみ |
|---|---|
| ダブルチャンネル文字 | 文字1辺の太さ400mm、文字高1,800mm 文字厚200mm、本体ステンレス 表面フレックスシート貼り |
| サイズ(1文字) | W2,200×H1,800×D200mm |
| eフラッシュ | 片面516ライト×2 |
| ライトピッチ | 約100mm |
| 制御系統 | 8系統 |
| 電源 | 電源ボックス(P008)1台、(PS40)7台×2 |
Video Style
映像再生エンジンや外部からのビデオ映像を再生するビジョンタイプの構成です。
| ■線から面へ | 壁面に水の流れなどの自然をモチーフにした表現を加えたり、静と動の変化でインパクトを演出したり、センセーショナルなＣＭ動画にするなどの、様々な環境演出が可能となります。 |
|---|---|
| ■駆動ライト数 | 基本システムは業界No.1の30万個ライト(ピクセル)ですが、更に拡張も可能です。 |
| ■優れた発色 | ライト(ピクセル)単位でフルカラー1,670万色の演出が可能です。 |
| ■高い防水性 | ポッティングと防水コネクタによる防水構造です。(IP-X6相当) |

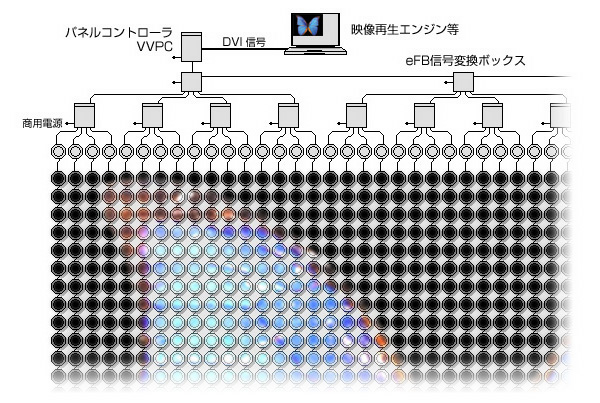

システム構成図
レイアウト例
eFB-Light

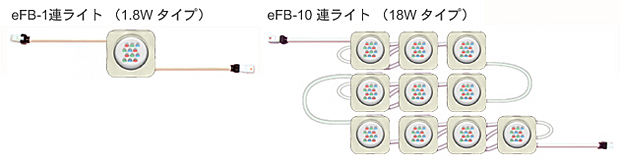

- eFBライトは、単体のものと10連のものがあります。
- 各eFBライトは接続方法にかかわらず1,670万色の発光が可能です。
- ポッティングと防水コネクタによる防雨構造(IP-X6相当)で、屋外・屋内を 問わずにこのまま設置することができます。
- ライト間のピッチは80ｍｍ〜250ｍｍ（1連ライトの場合は300mmまで）、直線にも曲線にも配置できます。 また、専用の取付板や取付ブラケットもご用意しております。
- 各ライトからのカラー光は、直接光、間接光、透過光として利用できます。
LED灯具

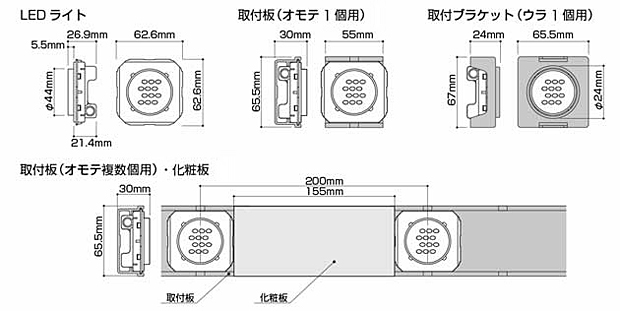

外形・取付け寸法
